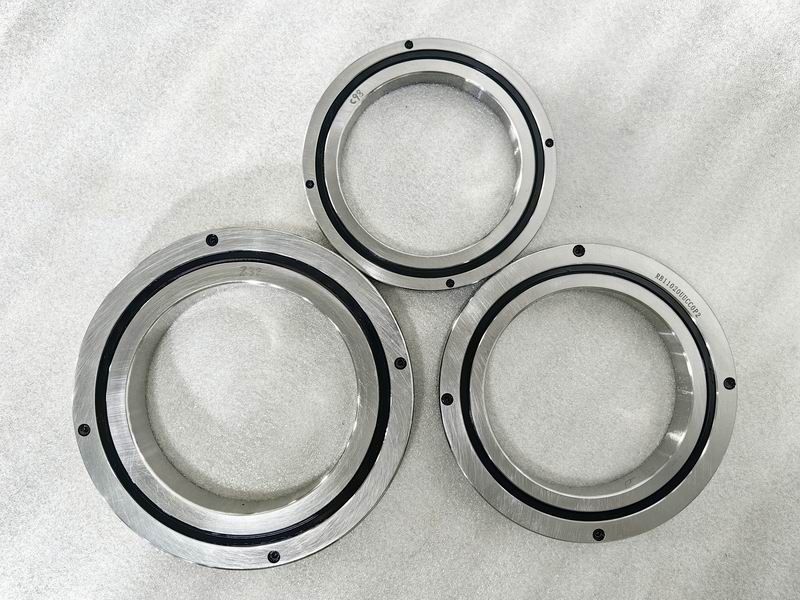

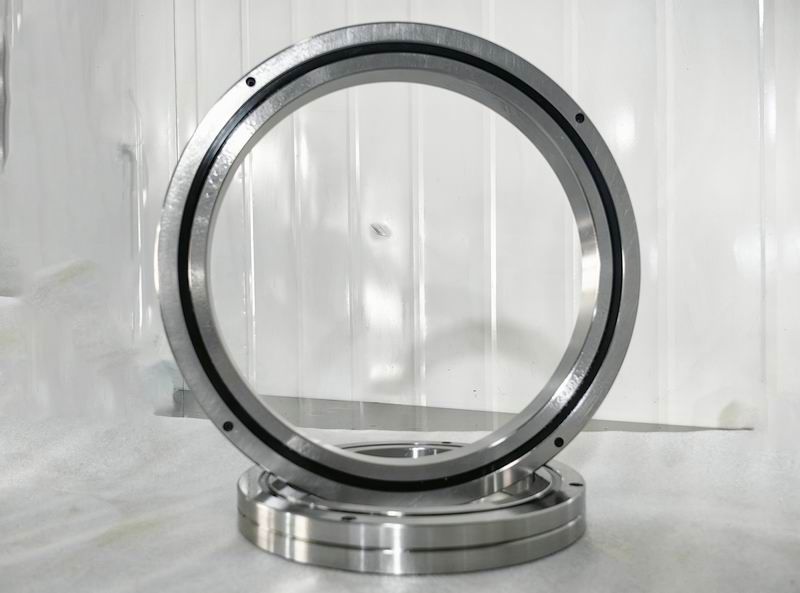

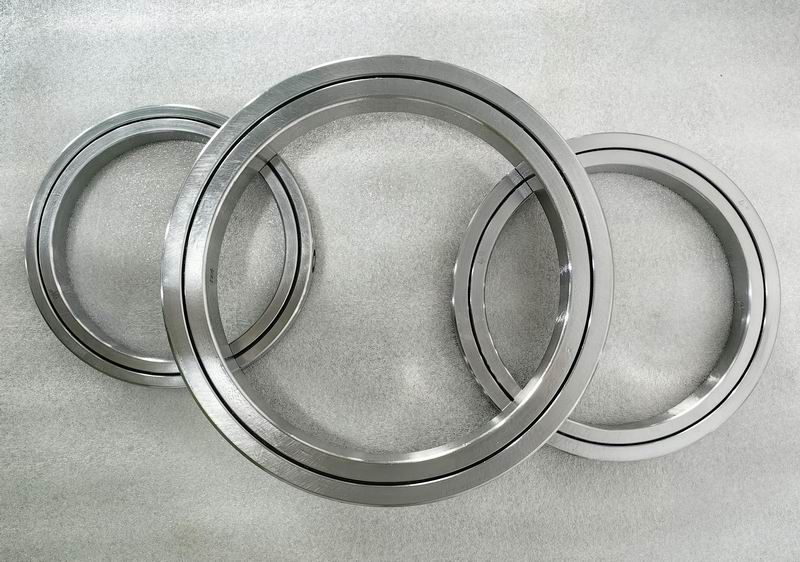

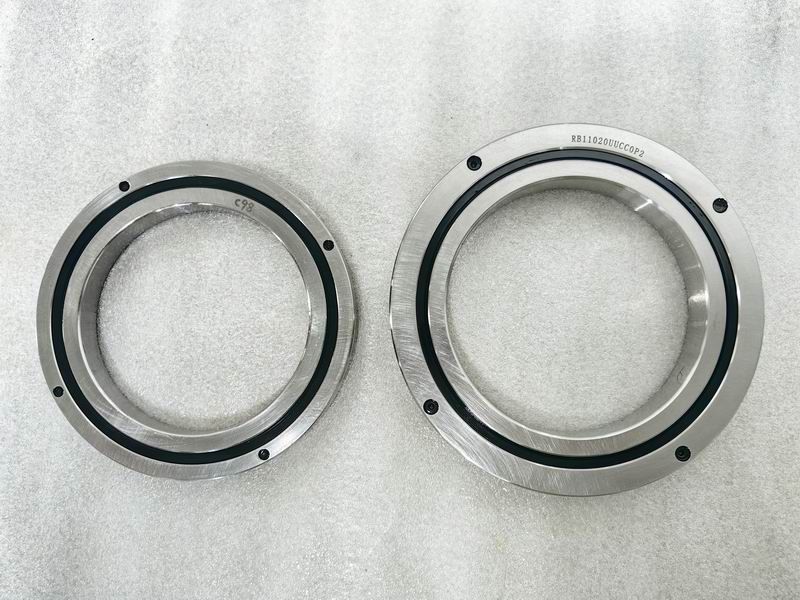

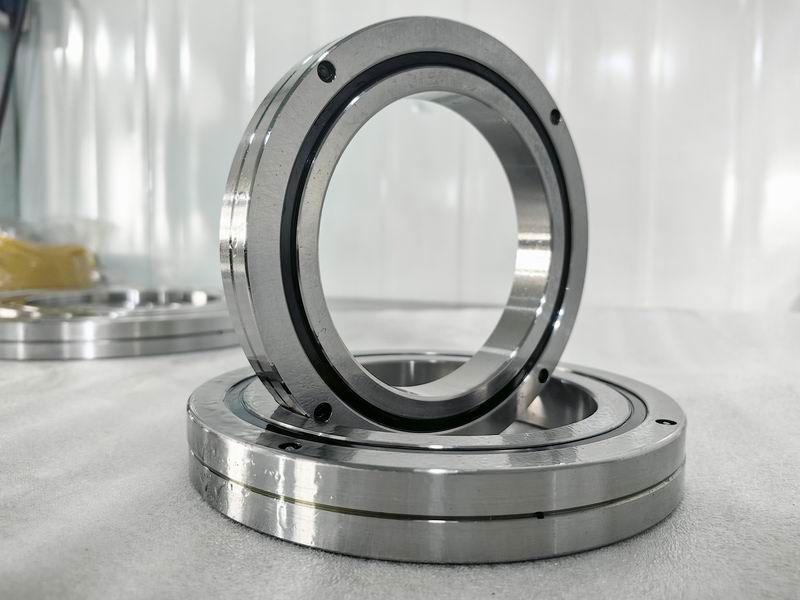

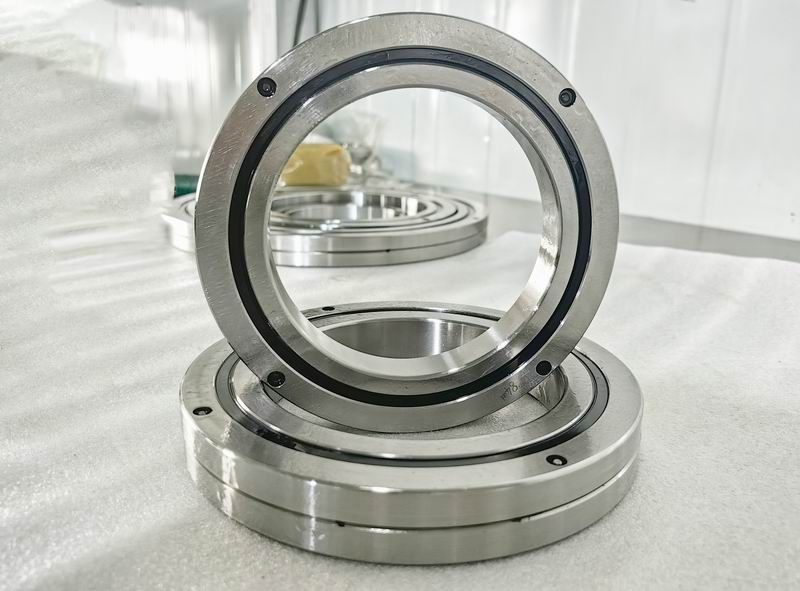

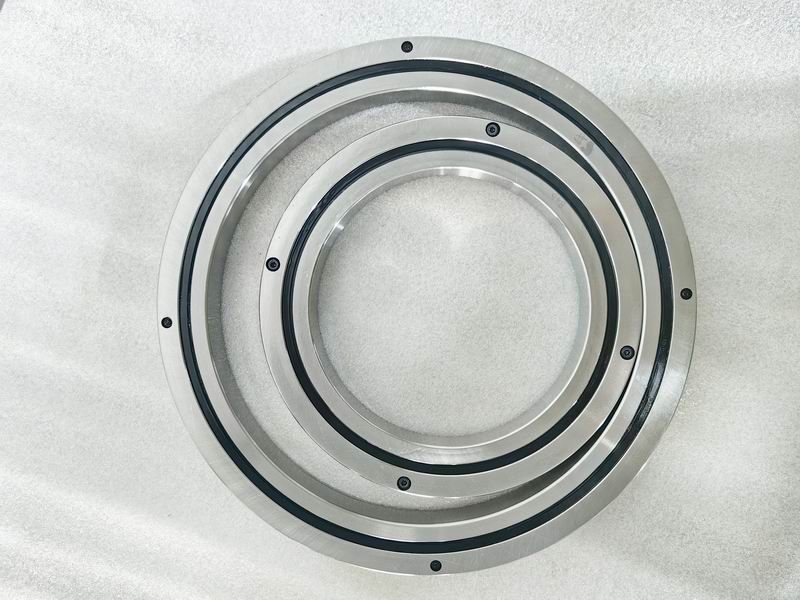

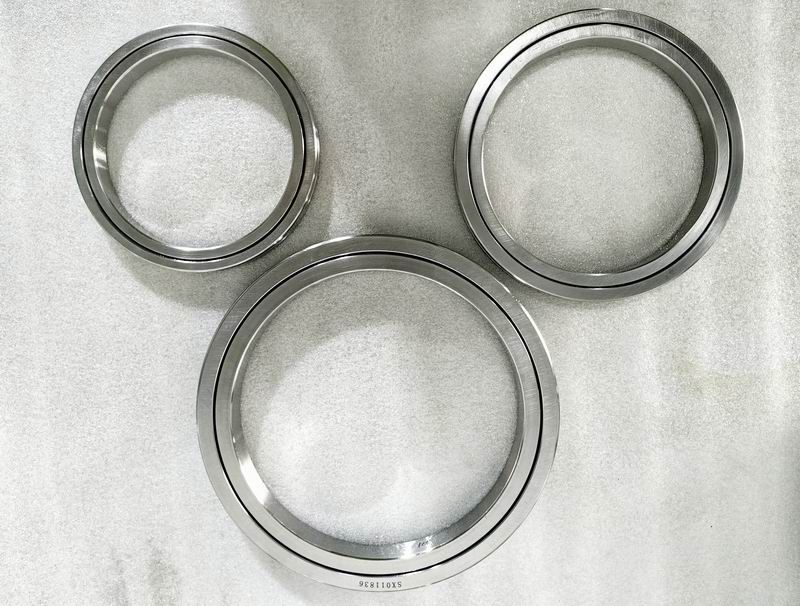

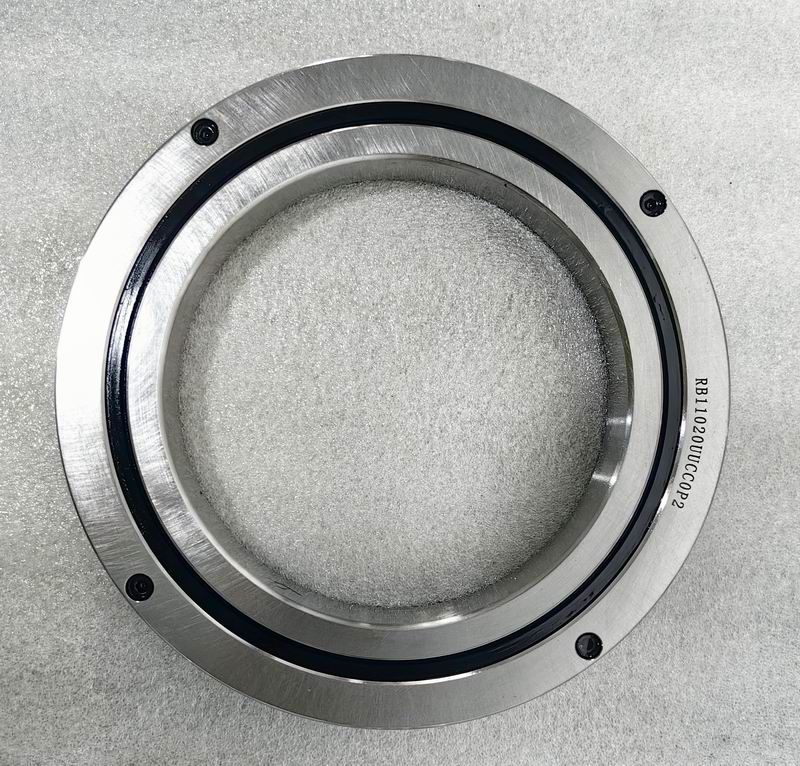

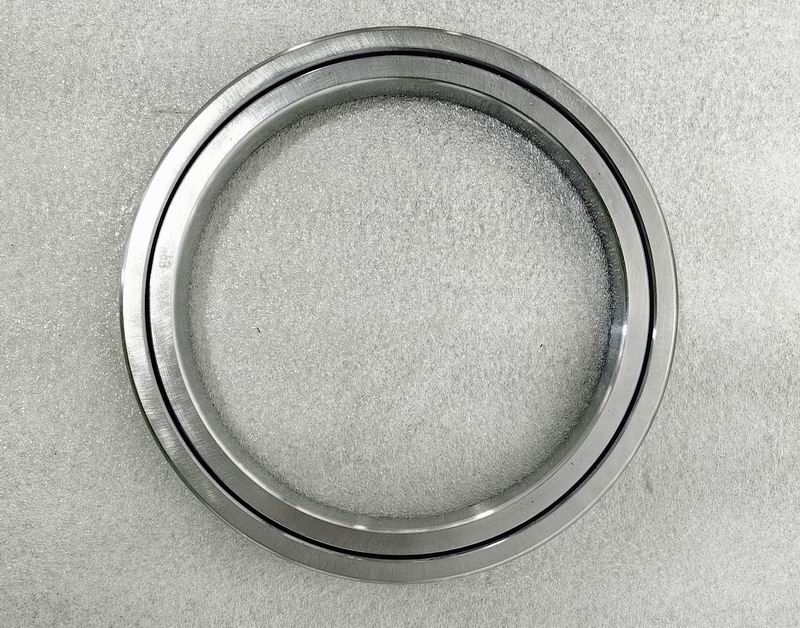

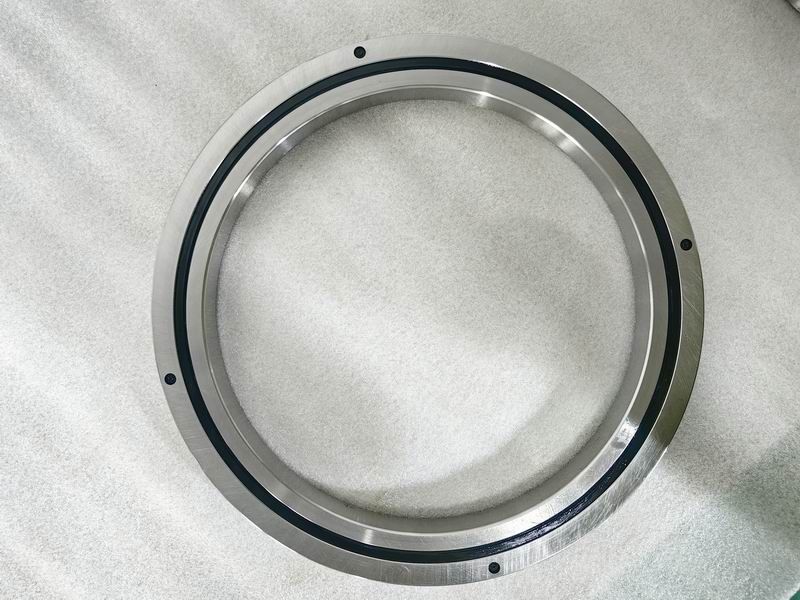

RB系列交叉滾子軸承

交叉滾子軸承中，由于圓柱滾子在呈 90 ° 的 V 形溝槽滾動面上通過間隔保持器被相互垂直地排列，所以，可承受徑向負荷、軸向負荷及力矩負荷等所有方向的負荷。

立即訂購

在線詢價

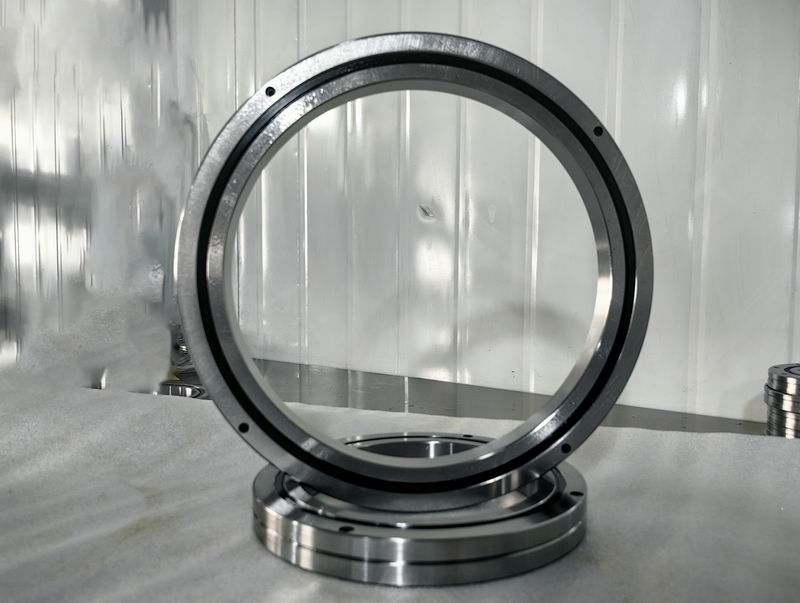

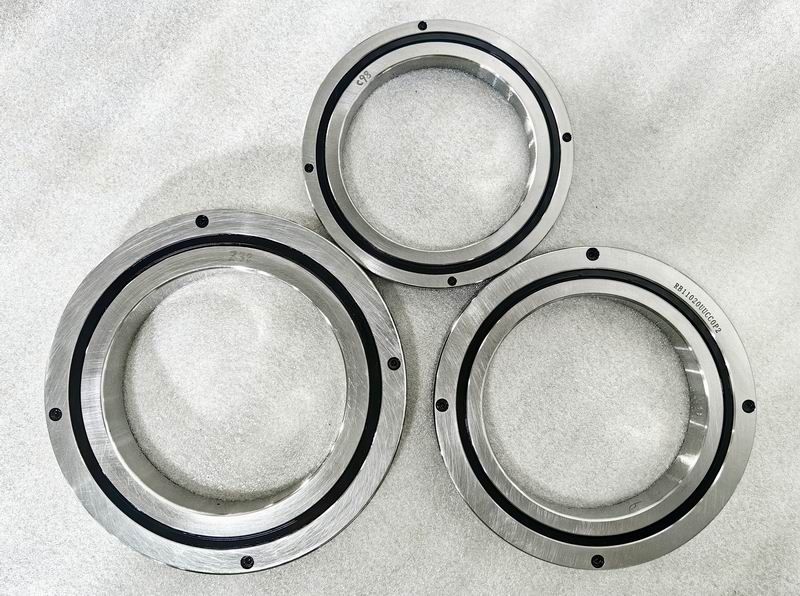

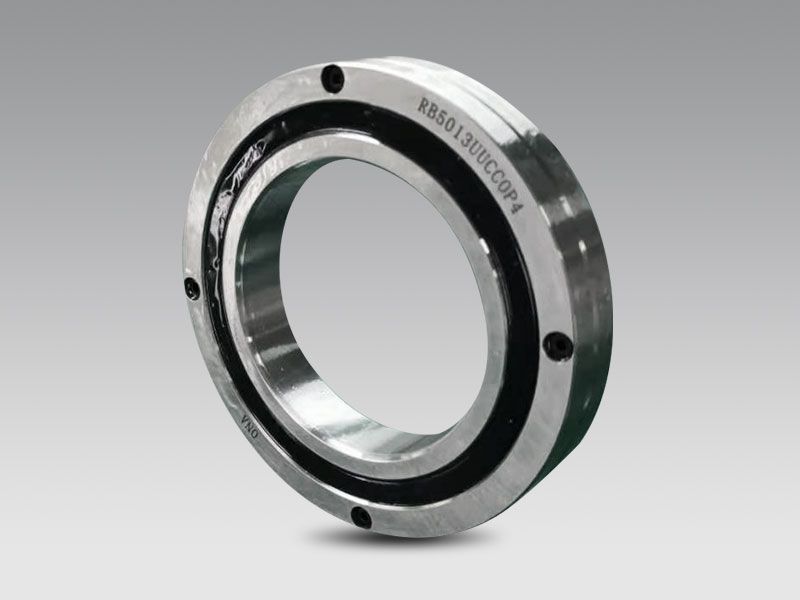

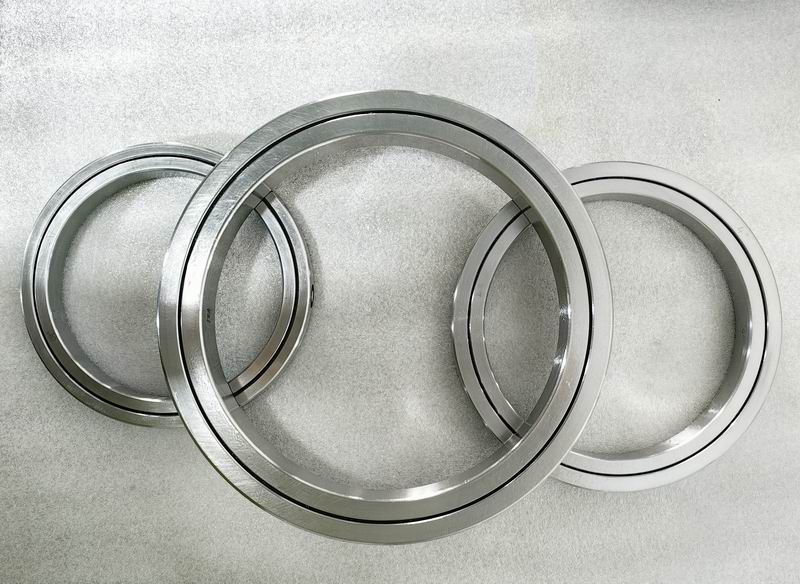

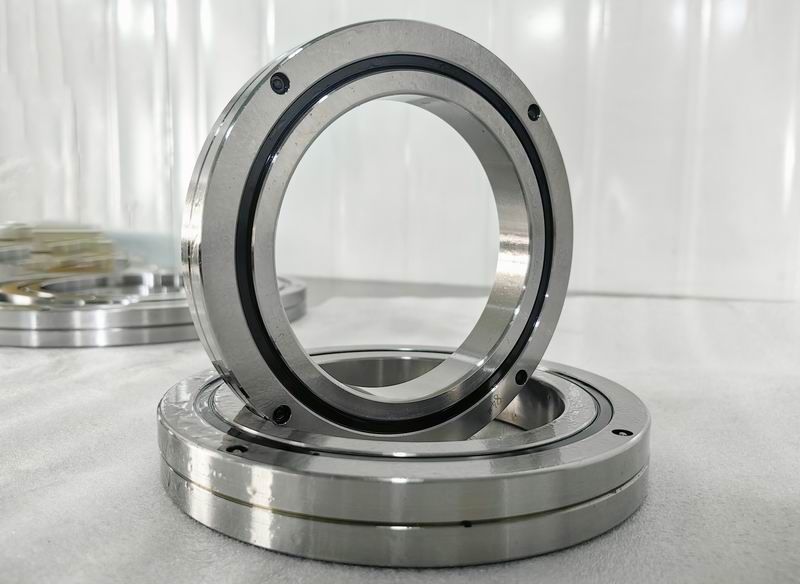

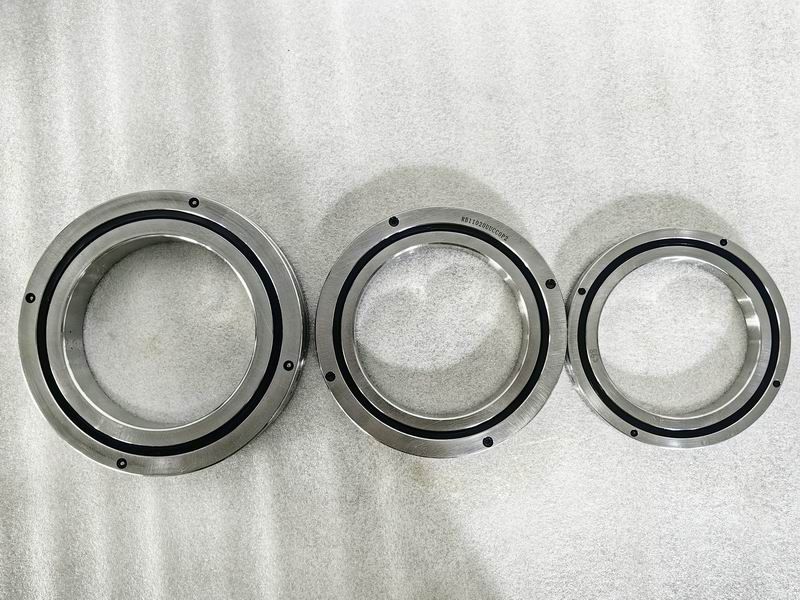

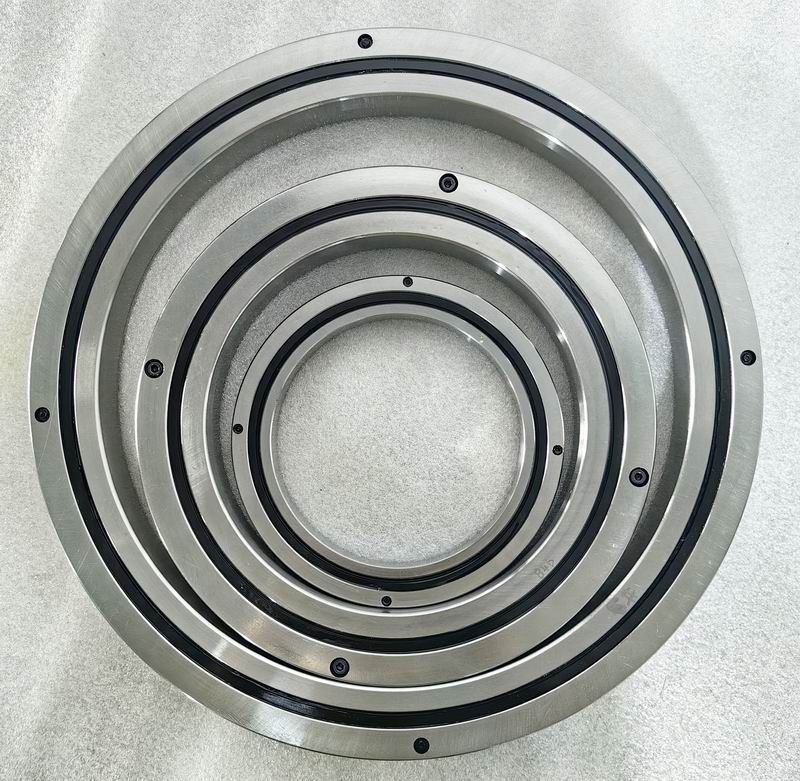

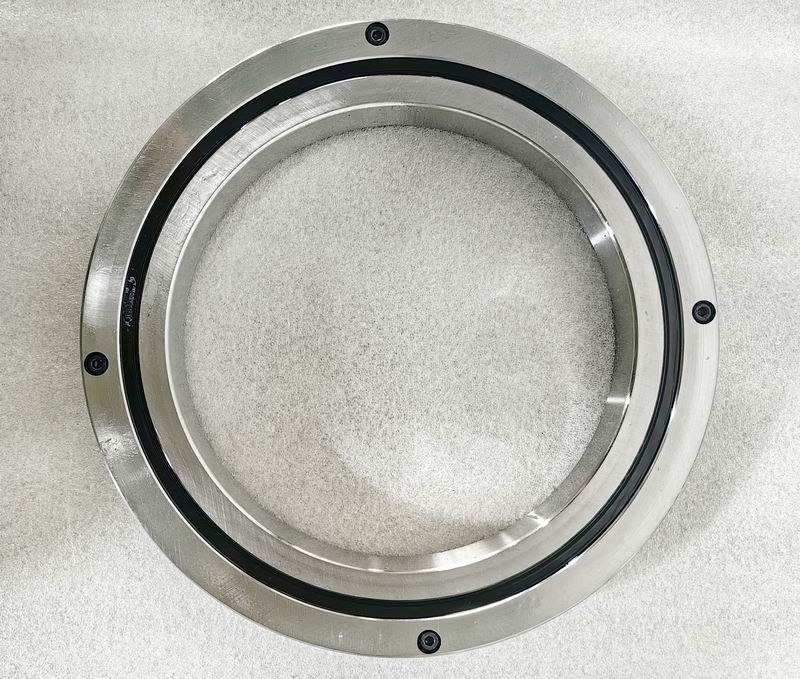

RB系列交叉滾子軸承

交叉滾子軸承中，由于圓柱滾子在呈 90 ° 的 V 形溝槽滾動面上通過間隔保持器被相互垂直地排列，所以，可承受徑向負荷、軸向負荷及力矩負荷等所有方向的負荷。内外圈的尺寸被小限度地小型化，别薄型式是接近于限的小型尺寸，并且具有高剛性，所以适合于工業用機器人的關節部或旋轉部、機械加工中心的旋轉工作台、機械手旋轉部、精密旋轉工作台、醫療機器、計量器、IC 制造裝置等的用途。

交叉滾子軸承，因被分割的内環或外環，在裝入滾柱和間隔保持器後，與交叉滾柱軸環固定在起，以防止互相分離，故安裝交叉滾柱軸環時操作簡單。由于滾柱爲交叉排列，因此隻用1套交叉滾柱軸環就可承受各個方向的負荷，與傳統型号相比，剛性提高3~4倍。同時，因交叉滾子軸承内圈或外圈是兩分割的構造，軸承間隙可調整，即使被施加預載，也能獲得高精度地旋轉運動。

1、具有出色的旋轉精度

交叉滾子軸承内部結構采用滾子呈90°相互垂直交叉排列，

滾子之間裝有間隔保持器或者隔離塊，可以防止滾子的傾斜所滾子之間相互磨察，有防止了旋轉扭矩的增加。另外，不會發生滾子的方接觸現象或者鎖死現象；同時因爲内外環是分割的結構，間隙可以調整，即使被施加預壓，也能獲得高精度的旋轉運動。

2、操作安裝簡化

被分割成2部分的外環或者内環，在裝入滾子和保持器後，被固定在起，所以安裝時操作非常簡單。

3、承受較大的軸向和徑向負荷

因爲滾子在呈90°的V型溝槽滾動面上通過間隔保持器被相互垂直排列，這種設計使交叉滾子軸承就可以承受較大的徑向負荷、軸向負荷及力矩負荷等所有方向的負荷。

4、大幅節省安裝空間

交叉滾子軸承的内外環尺寸被小限度的小型化，别是超薄結構是接近限的小型尺寸，并且具有高剛性，所以适合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作台、機械手旋轉部、精密旋轉工作台、醫療儀器、計量器具、IC制造裝置等廣泛用途。

5.轉速能力高

6.減少軸長度和加工成本，熱膨脹導緻幾何尺寸的變化有限

7.采用尼龍分隔器，轉動慣量低，啓動扭矩低，易于控制角分度

8.優化預緊力，剛度大，引導滾子運轉精度高

9.滲碳鋼提供優良的抗沖擊力和表面抗磨能力

10.簡單但潤滑充分

RB系列型号(THK對應型号爲RB系列，IKO對應型号爲CRB系列)爲交叉圓柱滾子軸承的基本型，内、外環尺寸被小限度地小型化，其構造是外環是分割型，内環是體設計，适合于要求内環旋轉精度高的部位。

公稱型号Bearing Type	主要尺寸Dimension					軸肩尺寸Shoulder Height		基本額定載（徑向）Basic Load Rating （Radial）		重量Weight
	内徑Inner Ring	外徑Outer Ring	滾子節圓直徑Roller Pitch Diameter	高度Height	倒角Chamfer			Cr	Cor
	内徑Inner Ring	外徑Outer Ring	滾子節圓直徑Roller Pitch Diameter	高度Height	倒角Chamfer			Cr	Cor
	d	D	Dpw	B B1	rmin	ds	Dh	kN	kN	kg
RB2008	20	36	27	8	0.5	23.5	30.5	3.23	3.1	0.04
RB2508	25	41	32	8	0.5	28.5	35.5	3.63	3.83	0.05
RB 3010	30	55	41.5	10	0.6	37	47	7.35	8.36	0.12
RB 3510	35	60	46.5	10	0.6	41	51.5	7.64	9.12	0.13
RB 4010	40	65	51.5	10	0.6	47.5	57.5	8.33	10.6	0.16
RB 4510	45	70	56.5	10	0.6	51	61.5	8.62	11.3	0.17
RB 5013	50	80	64	13	0.6	57.4	72	16.7	20.9	0.27
RB 6013	60	90	74	13	0.6	68	82	18	24.3	0.3
RB 7013	70	100	84	13	0.6	78	92	19.4	27.7	0.35
RB 8016	80	120	98	16	0.6	91	111	30.1	42.1	0.7
RB 9016	90	130	108	16	1	98	118	31.4	45.3	0.75
RB 10016	100	140	119.3	16	1	109	129	31.7	48.6	0.83
RB 10020	100	150	123	20	1	113	133	33.1	50.9	1.45
RB 11012	110	135	121.8	12	0.6	117	127	12.5	24.1	0.4
RB 11015	110	145	126.5	15	0.6	122	136	23.7	41.5	0.75
RB 11020	110	160	133	20	1	120	143	34	54	1.56
RB 12016	120	150	134.2	16	0.6	127	141	24.2	43.2	0.72
RB 12025	120	180	148.7	25	1.5	133	164	66.9	100	2.62
RB 13015	130	160	144.5	15	0.6	137	152	25	46.7	0.72
RB 13025	130	190	158	25	1.5	143	174	69.5	107	2.82
RB 14016	140	175	160	16	1	147	162	25.9	50.1	1
RB 14025	140	200	172	25	1.5	154	185	74.8	121	2.96
RB 15013	150	180	166	13	0.6	157	172	27	53.5	0.68
RB 15025	150	210	182	25	1.5	164	194	76.8	128	3.16
RB 15030	150	230	192	30	1.5	173	211	100	156	5.3
RB 16025	160	220	192	25	1.5	173	204	81.7	135	3.14
RB 17020	170	220	196.1	20	1.5	184	198	29	62.1	2.21
RB 18025	180	240	210	25	1.5	195	225	84	143	3.44
RB 19025	190	240	219	25	1	202	222	41.7	82.9	2.99
RB 20025	200	260	230	25	2	215	245	84.2	157	4
RB 20030	200	280	240	30	2	221	258	114	200	6.7
RB 20035	200	295	247.7	35	2	225	270	151	252	9.6
RB 22025	220	280	250.1	25	2	235	265	92.3	171	4.1
RB 24025	240	300	272.5	25	2.5	256	281	68.3	145	4.5
RB 25025	250	310	280.9	25	2.5	265	290	69.3	150	5
RB 25030	250	330	287.5	30	2.5	269	306	126	244	8.1
RB 25040	250	355	300.7	40	2.5	275	326	195	348	14.8
RB 30025	300	360	332	25	2.5	315	340	76.3	178	5.9
RB 30035	300	395	345	35	2.5	322	368	183	367	13.4
RB 30040	300	405	351.6	40	2.5	326	377	212	409	17.2
RB 35020	350	400	376.6	20	2.5	363	383	54.1	143	3.9
RB 40035	400	480	440.3	35	2.5	422	459	156	370	14.5
RB 40040	400	510	453.4	40	2.5	428	479	241	531	23.5
RB 45025	450	500	476.6	25	1	464	484	61.7	182	6.6
RB 50025	500	550	526.6	25	1	514	534	65.5	201	7.3
RB 50040	500	600	548.8	40	2.5	526	572	239	607	26
RB 50050	500	625	561.6	50	2.5	536	587	267	653	41.7
RB 60040	600	700	650	40	3	627	673	264	721	29
RB 70045	700	815	753.5	45	3	731	777	281	836	46
RB 80070	800	950	868.1	70	4	836	900	468	1330	105
RB 90070	900	1050	969	70	4	937	1001	494	1490	120
RB 1000110	1000	1250	1114	110	5	1057	1171	1220	3220	360
RB 1250100	1250	1500	1365.8	110	5	1308	1423	1350	3970	440
